Új energiakábelekGyártók

Pozíciónk az új energiakábel kategóriában

A Henghui Cable egy kínai kábelgyártó, amely vezetékek és kábelek kutatására, fejlesztésére, gyártására és értékesítésére teljes portálra szakosodott, maximum 110 kV-os tápkábelek. Az új energiaszegmensen belül a DC-oldali és a segédáramkörökre szükségünk van, amelyek a moduloktól a kombinálódobozokig, inverterekig és tárolók interfészekig továbbítják az áramot.

Új energiakábel-kínálatunkat kültéri és beltéri fix telepítésre tervezték olyan rendszerekben, amelyek folyamatos UV-sugárzással, széles nappali hőmérséklet-ingadozásokkal, szél által hajtott esővel és szóval terhelt levegővel szembesülnek. Az általunk szállított három napelemes fotovoltaikus kábelcsalád lefedi az EPC vállalkozók és modulszállítók által használt főbb nemzetközi jóváhagyási útvonalakat.

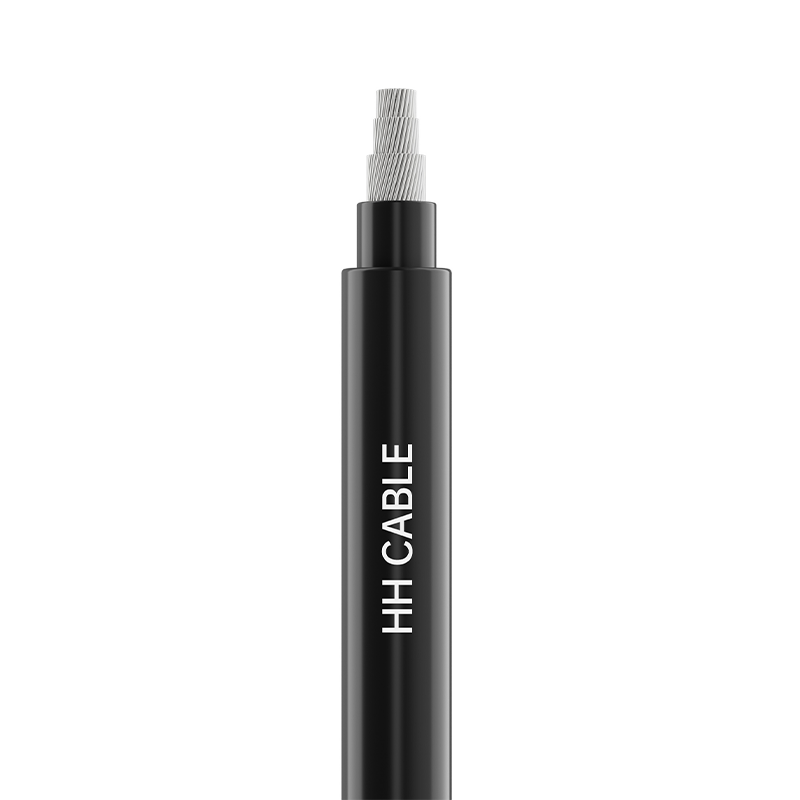

Napelemes fotovoltaikus kábelcsalád

Minden családnak ugyanaz a vezető- és szigetelés-architektúrája, így a választási döntést a projektspecifikáció által megkövetelt szabvány és a tömb egyenfeszültség-szintje határozza meg.

Építési és anyagválasztás

Mindhárom család 5-ös osztályú ónozott rézvezetőt használ a rugalmasság és a korrózióállóság érdekében a végén, térhálósított poliolefin szigeteléssel és térhálósított poliolefin külső köpennyel. Alacsony füsttartalmú szalag halogénmentes szigetelőrétegként alkalmaznak ott, ahol a konstrukció megkívánja.

• Karmester: 5. osztályú ónozott réz, egymagos, 1,5–35 mm².
• Szigetelés és burkolat: térhálósított poliolefin, halogénmentes.
• Az azonosítás: fekete, piros vagy fehér szigetelés, vagy az ügyfél igénye szerint.
• Egy tökéletes szín: fekete alapkivitelben; piros vagy más színben kérésre.
• Teljesítmény opciók: égésgátló A/B/C fokozatú, alacsony füst- és halogénmentes, UV-álló, hidegálló, ózonálló és időjárásálló.

Működési boríték és telepítési feltételek

Az alábbi termikus és mechanikai határértékek érvényesek a napelemes fotovoltaikus kábeleinkre, és meghatározzák, hogy a kábel hogyan viselkedik a tömb elrendezésében, a kábeltálca elvezetésében és a kombinált bemenetben.

Alkalmazás illeszkedik az új energialánchoz

Fotovoltaikus kábeleink továbbítják a PV panelek által termelt egyenáramot, és széles körben hasznos fotovoltaikus modulok és egyenáramú kombinálódobozok összekapcsolására. Ugyanez a konstrukció más csatlakozásokat is szolgál fotovoltaikus rendszerekben vagy hasonló generáló rendszerekben, beltéren vagy kültéren, fix telepítésben.

• Modul-modul és sztring vezetékezés: Az egymagos, 1,5–35 mm²-es méretek lefedik a húráram-tartományt és a feszültségesést hosszú távon.
• String-kombinátor és kombináló-inverter: a nagyobb keresztmetszetek csökkentik az egyenáramú ellenállást és az ellenállási veszteségeket ott, ahol a kábelek hosszúak.
• Tetőre és földre szerelhető tömbök: UV-álló, időjárásálló és hidegálló burkolat a szabad maráshoz.
• Hasznos üzemek: az EN és IEC változatok 1,5 kV-os egyenáramú feszültsége nagyobb húrfeszültséget és kevesebb soros csatlakozást támogat.

Konfigurációs lehetőségek, ezeketre építünk

A szabványos konstrukciók a legtöbb projektet lefedik, és szabványos és tesztreszabott kábeleket is gyártunk rajzok vagy minták alapján. A gyártás előtt megerősített változók a következők:

• Szabványos útvonal: EN 50618, IEC 62930 vagy 2PfG 1169.
• Vezető keresztmetszet 1,5 mm²-től 35 mm²-ig, egyerű.
• Szigetelés és köpeny színe, amely tartalmazza az ügyfélspecifikus azonosítást.
• Lángálló A, B vagy C fokozatú, alacsony füst-halogénmentes teljesítménnyel.
• További ellenállási követelmények, például UV-, ózon-, hideg- és időjárásállóság.
• Csomagolási hossz, dobtípus és jelölés a helyszíni logisztikához.

Gyártás, minőségellenőrzés és megfelelőség

A Henghui Cable két gyártóüzemet és kilenc speciális műhelyt üzemeltet, ami éves teljesítménye nagyobb az 50 000 kilométerre, átlagosan havi kábelkibocsátása pedig körülbelül 5 000 kilométerre. Minőségirányítási rendszerünk, környezetirányítási rendszerünk és munkavédelmi irányítási rendszerünk 2006 óta tanúsított.

A termelés irányítása teljes MES-környezeten keresztül történik, amely végpontokig digitális vezérlést biztosít a nyersanyagfelvételtől a késztermékig. Minden mérő elektromos vezetőképességét, szigetelési teljesítményét, mechanikai szilárdságát és tartósságát a vonatkozó szabvány szerint ellenőrzik. 2025-ben megkaptuk a TÜV Rheinland Solar PV Cable Tanúsítványt, CE és EAC minősítést napkollektoros termékeinkhez.

A megoldás konfigurálásához használt információk

A pontos árajánlat és a gyártásra kész specifikáció elkészítéséhez a következő projekt inputokból dolgozunk. Ha egy projekt szabványos konstrukciót használ, közvetlenül megerősítjük a modellt és a specifikációt; ahol nem, a kábelt az Ön rajza vagy mintája alapján fejlesztjük.

Szállítás, garancia és értékesítés utáni támogatás

A standard szállítási idő 7-10 nap ERP rendszerrel és raktárhálózattal támogatva. Napelemes fotovoltaikus kábeleinkre egy év termékgarancia vonatkozik, értékesítés utáni csapatunk pedig a teljes folyamatot lefedi a szállítás előtti koordinációtól a szállítás utáni nyomon követéssel, rendszeres ügyfél-elégedettségi értékelésekkel.

Az AC oldali és hálózati csatlakozási hatókört is igénylő projekteknél szélesebb portfóliónk az elektromos hálózat átviteli és transzformációs kábeleit, valamint a vezérlő- és műszeráramkörökhöz szükséges ipari kábeleket tartalmazza.

Gyakran Ismételt Kérdések

Melyik napelemes fotovoltaikus kábel szabványt kell meghatározni egy projektnek?

A választás a projekt által megkövetelt jóváhagyási útvonalat követi. Az EN 50618:2014 (H1Z2Z2-K) általános az európai előírásoknak, az IEC 62930:2017 (62930 IEC 131) szabványnak. Mindhárom egymagos, 5. osztályú ónozott réz szerkezet térhálós poliolefin szigeteléssel és köpennyel.

Milyen keresztmetszetek és névleges feszültségek állnak rendelkezésre?

Napelemes fotovoltaikus kábeleinket 1,5 mm² és 35 mm² közötti egyerűként szállítjuk. Az EN változat AC 1/1 kV és DC 1,5 kV, az IEC változat DC 1,5 kV, a TÜV változat AC 0,6/1 kV és DC 1,8 kV.

Tud-e személyre szabott új energiakábeleket gyártani?

Igen. Szabványos és tesztreszabott kábeleket is gyártunk, és minták alapján fejlesztünk vagy fejlesztünk. A tesztreszabás kiterjed a vezeték méretére, a szigetelésre és a burkolat színére, az égésgátló fokozatra, valamint a további UV-, ózon-, hideg- vagy időjárásállósági követelményekre.

Mi a minimális rendelési mennyiség és szállítási idő?

A minimális rendelési mennyiség termékenként változik, a legtöbb tétel 200 méternél kezdődik. A normál szállítási idő 7-10 nap.

Milyen információkra van szüksége a pontos árajánlathoz?

Adja meg a kábeltermékekre vonatkozó modellt, specifikációt, mennyiséget, műszaki jellemzőket és minden különleges követelményt. Ezekkel a bemenetekkel megerősítjük a szabványos útvonalat, konstrukciót és csomagolást, és árajánlatot adunk ki a gyártásra kész specifikáció alapján.
