Ipari kábelválaszték, amelyet mi gyártunk

Ipari kábelcsaládunk a gyárakban, alállomásokon, vízkezelő üzemeken, szerszámgépeken és technológiai csúszótalpakokon belüli rögzített és rugalmas telepítésekre épül. Minden konstrukciót a feszültségszint, a szigetelőanyag, az árnyékolás típusa, a magszám és a burkolat összetétele határoz meg, így ugyanaz a vezetékméret többféle teljesítményfokozatban szállítható.

Alkalmazások Ipari Rendszerekhez illeszkednek

Az ipari kábel kiválasztása a jel- vagy teljesítményterheléssel kezdődik, majd átkerül a környezetre. A nyomástávadótól 4–20 mA-ig tartó kábelnek eltérő árnyékolási és kapacitásigénye van, mint a motorvezérlő központban lévő 61 eres reteszkábelnek. A konstrukciót a hurokhoz igazítjuk, ahelyett, hogy minden panelhez egy általános típust biztosítanánk.

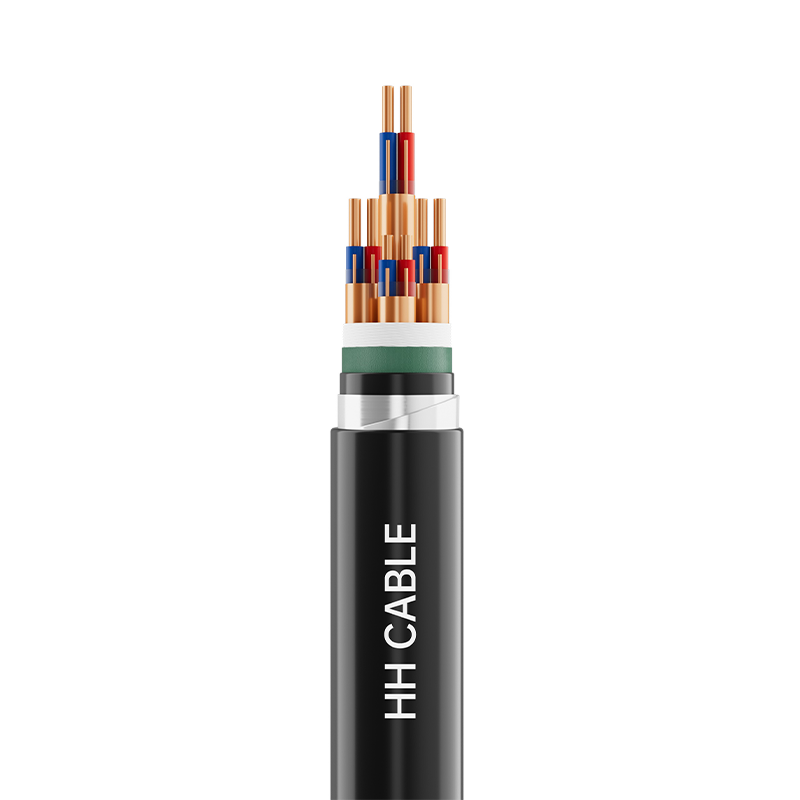

• Folyamat automatizálás: műszerkábelek terepi érzékelők, csatlakozódobozok és DCS/PLC szekrények között.
• Motorvezérlés: XLPE vagy PVC vezérlőkábelek kontaktorokhoz, relékhez és jelzőáramkörökhöz.
• Hajtók és inverterek: 1kV-os változtatható frekvenciájú tápkábelek alacsony átviteli impedanciával.

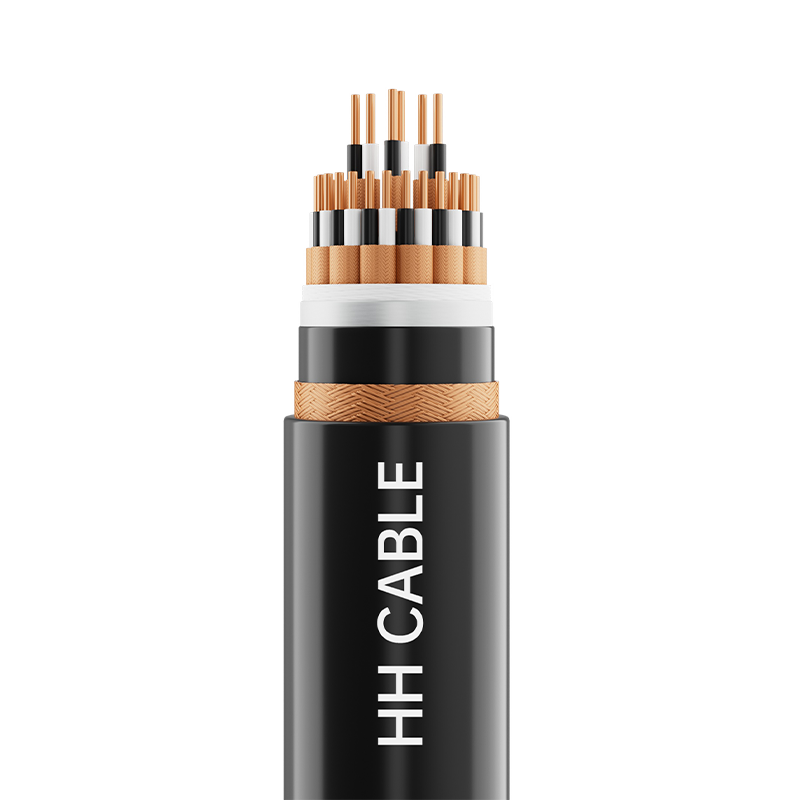

• Magas hőmérsékletű zónák: szilikon vagy fluor-műanyag szigetelésű számítógép- és műszerkábelek, amelyek 180°C vagy 200°C vezetékhőmérsékletre vannak besorolva.
• Szabadtéri és temetett utak: páncélozott vagy UV-álló burkolatú vezérlőkábelek kábelárokba és közvetlen betemetéshez.

Építési lehetőségek és kritikus specifikációk

Minden általunk idézett ipari kábelt egy építési táblázat határoz meg. Az alábbi táblázat összefoglalja azokat a fő változókat, amelyeket a gyártás előtt megerősítünk, a vezérlő- és műszercsaládunkhoz közzétett szabványos konfigurációk felhasználásával.

Jelintegritás és árnyékolás tervezés

A műszerek és a számítógépes kábelek esetében az árnyékolás a különbség a stabil leolvasás és az ingadozó között. Fóliaárnyékolást készítünk a nagyfrekvenciás zajhoz, fonott rézpajzsokat, ahol rugalmasságra és mechanikai robusztusságra van szükség, valamint kompozit fólia-plusz-fonat konstrukciókat a legigényesebb EMC-környezetekhez. A leeresztő vezetékek mellékelve vannak, így az árnyékolás földelhető a panel végén.

A csavart érpárok, triádok és csillag-négyes csoportok csökkentik a mágneses hangfelvételt. Ahol a táp- és jelvezetők egy kábelen osztoznak, a kölcsönös indukció korlátozása érdekében szétválasztjuk őket. Ezeket a döntéseket az ajánlattételi szakaszban kell meghozni, mivel a gyártás után a pajzs típusának megváltoztatása nem célszerű.

Hőmérséklet, telepítési és környezeti határértékek

A vezeték névleges hőmérséklete a szigeteléstől függ: PVC, PE és halogénmentes poliolefin 70°C; XLPE 90 °C; szilikongumi 180°C; fluoroplasztikus 200°C. Az XLPE vezérlőkábelek rövidzárlati határa 250°C, legfeljebb öt másodpercig. A beépítési hőmérséklet nem lehet 0 °C alatt szabványos keverékeknél, illetve -20 °C alatt magas és alacsony hőmérsékletnek ellenálló műszerkábeleknél.

• Hajlítási sugár: 6× külső átmérő rugalmas vagy nem páncélozott fonott kábelekhez; 8× páncélozatlan merev vezérlőkábelekhez; 12× páncélozott vagy fémárnyékolt szerkezetekhez.
• Útvonal: különítse el a táp- és jelkábeleket, tartsa be a tálcák közötti távolságot, és az egyik végén földelje el az árnyékolást, hacsak a rendszer kialakítása mást nem ír elő.
• Környezet: UV-álló kabátok kültéri futáshoz, páncélozás közvetlen beföldeléshez és olajálló burkolatok szerszámgépek belsejébe.

Minőségellenőrzés és elfogadás

A Henghui Cable két gyártóüzemet és kilenc műhelyt üzemeltet MES rendszerrel, amelyek lefedik az utat a nyersanyagtól a kész orsóig. Minőségirányítási, környezetirányítási és munkavédelmi rendszereink tanúsítottak, napelemes PV kábelkínálatunk pedig TÜV Rheinland, CE és EAC minősítéssel rendelkezik. Az ipari kábelek esetében a rutin gyári tesztek kiterjednek a vezetékellenállásra, a szigetelési ellenállásra, a nagyfeszültség-állóságra és a méretellenőrzésekre; a tűzálló és halogénmentes minőségeket a vonatkozó teljesítménykövetelmények szerint igazolják.

Az átvételi dokumentáció tartalmazhat vizsgálati jelentéseket, megfelelőségi tanúsítványt és tekercshosszúságú feljegyzéseket. Ha egy projekt harmadik fél által végzett ellenőrzést vagy tanúvizsgálatot ír elő, a szállítás előtt egyeztetjük az ellenőrzés ütemezését az ügyfél képviselőjével.

Kapcsolódó kábelcsaládok teljes projektekhez

Az ipari kábelek gyakran más áramkörök mellett helyezkednek el ugyanabban az üzemben. A teljes készletet szállítjuk, hogy a szigetelőrendszerek, a burkolatok és a dokumentáció konzisztensek maradjanak a projekt során.

• Hálózati átviteli és transzformációs kábelek — 1,8–3 kV, 6–35 kV és 66–110 kV XLPE tápkábelek alállomási és betápláló csatlakozásokhoz.
• Vasúti és tranzitkábelek — halogénmentes, alacsony füsttartalmú szerkezetek alagutakhoz, állomásokhoz és gördülőállományhoz.
• Infrastruktúra és építési kábelek — rögzített vezetékek, PVC szigetelésű vezetékek és vezetékek épületekhez és üzemekhez.
• Új energiakábelek – napelemes fotovoltaikus kábelek és kapcsolódó egyenáramú kábelek termelési és tárolórendszerekhez.

A megoldás konfigurálásához használt információk

A pontos Ipari Kábel ajánlat elkészítéséhez szükségünk van a munkapontra és a telepítési feltételekre. Az alábbi ellenőrzőlista azokat az adatokat tükrözi, amelyeket mérnökeink az árajánlat és a gyártási rajz kiadása előtt átnéznek.

• Áramköri funkció: vezérlés, jel, műszer, hajtás vagy energiaelosztás.
• Feszültségszint: 300/500V, 450/750V vagy 1kV.
• Vezeték mérete és magszáma: keresztmetszet mm²-ben és a magok, párok vagy triádok száma.
• Szigetelő és burkolat anyaga: PVC, PE, XLPE, halogénmentes, szilikon vagy fluoroplast.
• Árnyékolás és páncélzat: fólia, fonat, kompozit, acélszalag vagy acélhuzal.
• Különleges teljesítmény: égésgátló minőségű, tűzálló, halogénmentes, füstmentes, termesz-/rágcsálóálló, UV- vagy olajálló.
• Telepítési környezet: beltéri, kültéri, eltemetett, tálca, vezeték, környezeti hőmérséklet és vegyi expozíció.
• Mennyiség és szállítás: teljes méter, tekercshossz, célkikötő és szükséges szállítási időszak.
• Dokumentáció: vizsgálati jelentések, tanúsítványok, csomagolási lista és bármely harmadik fél általi ellenőrzési követelmény.

Küldje el ezeket az adatokat érdeklődésével, és mi megerősítjük a modellt, a konstrukciót és az átfutási időt. Egyedi magok, színek, hosszok és burkolatok rajzokból vagy mintákból állíthatók elő.

Gyakran Ismételt Kérdések

Mi a különbség a vezérlőkábelek és a műszerkábelek között?

A vezérlőkábelek 450/750 V-on kapcsoló- és reteszelési jeleket hordoznak, és mechanikai robusztusságra készültek, gyakran sok maggal. A műszerkábelek alacsony szintű analóg vagy digitális jeleket szállítanak 300/500 V-on, és előnyben részesítik az alacsony kapacitást, a nagy szigetelési ellenállást és a hatékony árnyékolást a mérési pontosság védelme érdekében.

Tudsz kábeleket szállítani a frekvenciaváltókhoz?

Igen. 1kV-os, változtatható frekvenciájú tápkábelünket szimmetrikus felépítéssel és árnyékolással tervezték, hogy korlátozza a közös módú zajt és a feszültségcsúcsokat az inverter és a motor között. Az árnyékolás és a vezetőosztály kiválasztása előtt megerősítjük a meghajtó névleges értékét, a kábel hosszát és az elvezetési módot.

Milyen hőmérsékleti tartományt fednek le az ipari kábelei?

A szabványos PVC, PE és halogénmentes poliolefin kábelek 70°C-os vezetékhőmérsékletre vannak besorolva; XLPE vezérlőkábelek 90°C-ig. A magas hőmérsékletű zónákhoz 180°C-os szilikongumi szigetelésű kábeleket és 200°C-ig fluoroplast szigetelésű kábeleket szállítunk, -20°C-ig terjedő beépítési hőmérséklettel.

Egyedi magszámokat és burkolatszíneket gyárt?

Szabványos és egyedi ipari kábeleket is gyártunk. A magszámok 2-től 61-ig, a nem szabványos keresztmetszetek, meghatározott színsorok, nyomtatott feliratok és alternatív burkolat-keverékek előállíthatók az ügyfél rajzai vagy mintái alapján.

Milyen adatokra van szükség a pontos árajánlathoz?

Adja meg a modellt vagy a konstrukciót, a feszültségszintet, a vezeték méretét, a magszámot, a szigetelést és a burkolat anyagát, az árnyékolási vagy páncélzati követelményeket, a különleges teljesítményigényeket, a mennyiséget, a tekercs hosszát és a szállítási célt. Ezekkel az adatokkal megerősítjük a kivitelezést és árajánlatot adunk.

Hogyan csomagolják és szállítják az ipari kábeleket?

A kábeleket fa vagy acél orsókon szállítjuk hossz- és dobjelzéssel, tengeri szállításhoz védett. A szabványos ipari kábelek szállítási ideje általában körülbelül 7-10 nap a megerősítést követően, a mennyiségtől és a rendelkezésre álló anyagoktól függően.
