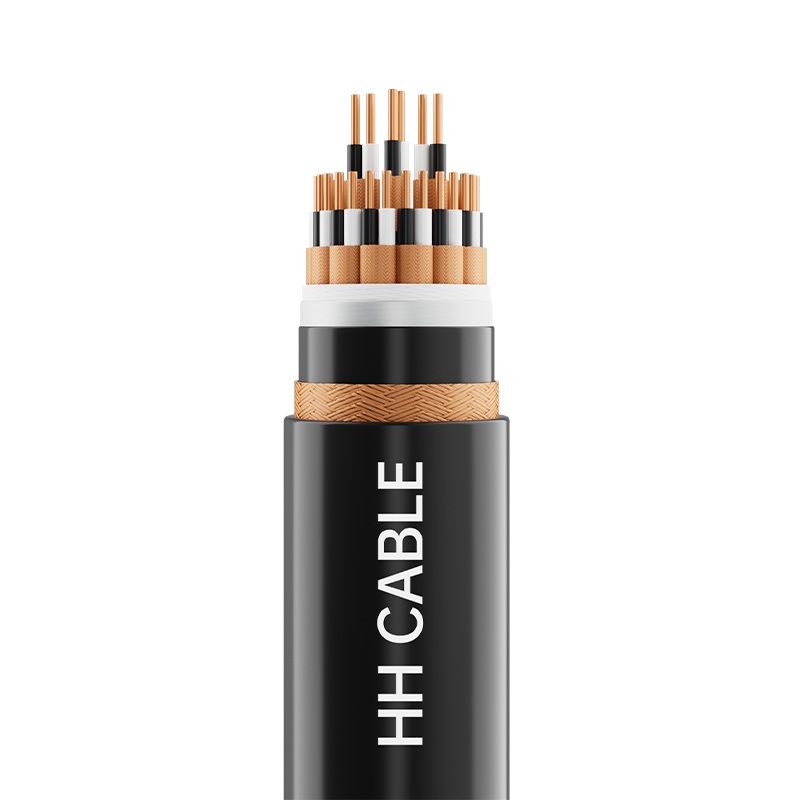

300-500 V magas és alacsony hőmérsékletű számítógép- és műszerkábelek

Terméknév: 300-500V magas és alacsony hőmérsékletnek ellenálló számítógép- és műszerkábelek

1-Megvalósítási szabványok

TICW 6-2009

2 termékmodell

DJFPF, DJFP2F, DJFPFRP, DJGPGRP, DJFP2FP2, DJGPGR, GJFP3FP3 stb.

3- Feszültségszint

300/500V

4-Termékspecifikációk

rács

Modell

Vezető névleges keresztmetszete mm2

Kábelezési alkatrész felépítése

Lane Group

Háromsoros csoport

Négy vezetékes csoport

Szilikon gumi szigetelés

0,5, 0,75, 1,0, 1,5, 2,5

1～50

1～24

1～10

Fluoroplast szigetelés

0,5, 0,75, 1,0

1～19

1～10

—

1,5, 2,5

1～10

1～10

—

5- Kábelszerkezet leírása

Kábel szerkezet

Anyagleírás

karmester

1. osztályú tömör réz vezető vagy 2. osztályú körsodrú rézvezető vagy 5. osztályú lágyréz vezető

Tűzálló réteg (ha van)

Csillám szalag

Szigetelés

Szilikongumi vagy fluoroplasztikus szigetelőanyag

Sodrott érpár, csoportos vagy csillagcsavar szalag (ha van)

Poliészter szalag vagy nem szőtt anyag

Egyedi árnyékolás  (ha van)

Rézhuzal zsinór vagy (réz szalag vagy réz műanyag szalag vagy alumínium műanyag szalag) burkoló vagy alumínium műanyag szalag borítás rézhuzal fonat kompozit árnyékolás

Töltés

Nem higroszkópos, hálós polipropilén töltőkötél

Kábelcsomagoló szalag

Nem szőtt anyag vagy poliészter szalag

Teljes árnyékolás (ha van)

Rézhuzal zsinór vagy (réz szalag vagy réz műanyag szalag vagy alumínium műanyag szalag) burkoló vagy alumínium műanyag szalag borítás rézhuzal fonat kompozit árnyékolás

Külső burkolat

Szilikongumi vagy fluoroplasztikus köpenyanyag

6 vezetékes mag azonosítása

A kábelelemeket a szigetelés színezése alapján azonosítják, és a páron (csoporton) belüli szálak megkülönböztetésére különböző színeket használnak. Különböző színspektrumok, színsávok vagy számok használhatók a vezetékcsoportok megkülönböztetésére és azonosítására, vagy az ügyfél igényei szerint.

7-hüvely színe

Fekete vagy az ügyfél igénye szerint

8-Speciális teljesítménykövetelmények

Égésgátló A/B/C fokozat, magas és alacsony hőmérsékletállóság stb.

9- Kábel alkalmazási jellemzők

9.1 A kábelvezető megengedett maximális hosszú távú névleges hőmérséklete normál működés közben:

Szilikon gumi szigetelés: 180℃; Fluoroplastic insulation: 200℃.

9.2 A kábel telepítésének hőmérséklete nem lehet -20 ℃ alatt

9.3 Minimális hajlítási sugár a kábel felszereléséhez:

Nem páncélozott kábelek vagy rézhuzal fonott, árnyékolt hajlékony kábelek esetén: a hajlítási sugár nem lehet kisebb, mint a kábel külső átmérőjének hatszorosa;

Rézszalaggal, réz-műanyag szalaggal vagy alumínium-műanyag szalagos árnyékolással ellátott kábelek:

A hajlítási sugár nem lehet kisebb, mint a kábel külső átmérőjének 12-szerese.

9.4 Ezt a kábelt széles körben használják ipari automatizálási műszer- és vezérlőrendszerekben (ICS), elosztott vezérlőrendszerekben (DCS) és programozható logikai vezérlőkben (PLC), amelyek magas vagy alacsony hőmérsékletű környezetben, 300/500 V névleges feszültséggel működnek. Az elektronikus számítógépek, ipari automatizálási műszerek, érzékelők és aktuátorok összekötő vonalaként lehetővé teszi az analóg és digitális jelrendszerek automatikus vezérlését, mint például az érzékelés, vezérlés, riasztás és reteszelés, valamint analóg és digitális jeleket továbbít, mint például a gyártóberendezésekben lévő folyamatváltozók észlelése, vezérlése, reteszelése és riasztása. Kiválóan ellenáll a mágneses tér interferenciájának, az elektrosztatikus interferenciának, valamint a rovarok és madarak által okozott károknak. Felszerelhető beltéren vagy kültéren, közvetlenül eltemetve, vagy kábelcsatornákban és árkokban.
