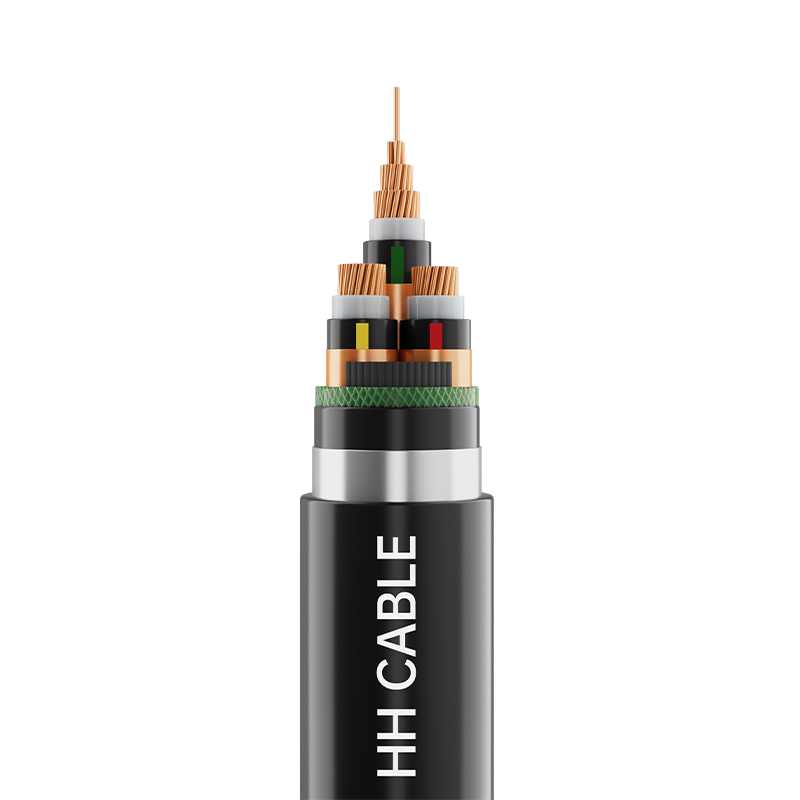

10kV XLPE szigetelt tápkábel a villamos energiaellátó rendszerének tervezéséhez

Termék neve: 10kV XLPE szigetelt tápkábel villamos energiaellátó rendszer tervezéshez

1-Megvalósítási szabványok

Q/320282DJD003-2021

2 termékmodell

YG-WDZ-YJE23

3-feszültségszint

8,7/10

4-Termékspecifikációk

Magok száma

Specifikáció

3

50 mm 2 ～ 400 mm 2

5- Kábelszerkezet leírása

Kábel szerkezet

Anyagleírás

karmester

Kerek tömörített rézvezető

karmester shielding

Térhálósított félvezető anyag

Szigetelés

Térhálósított polietilén szigetelőanyag

Szigetelés shielding

Térhálósított félvezető anyag

Fém árnyékolás

Igény szerint rézszalagos tekercselés, hőmérséklet-figyelő optikai szál adható hozzá

Töltés

Nem higroszkópos polipropilén legyező alakú töltőcsíkok ill

Nem higroszkópos, hálós polipropilén töltőkötél

Kábelcsomagoló szalag

Alacsony füstmentes halogén szalag

Elszigetelő hüvely

Halogénmentes, füstmentes poliolefin köpenyanyag

Páncél

horganyzott acél szalag

Külső burkolat

125 ℃ halogénmentes, füstmentes égésgátló, térhálósított poliolefin köpenyanyag

6 vezetékes mag azonosítása

Sárga, zöld, piros szalagos azonosító vagy nyomtatott 1, 2, 3 fehér szám azonosító vagy az ügyfél igényei szerint

7-hüvely színe

Fekete vagy az ügyfél igénye szerint

8-Speciális teljesítménykövetelmények

Égésgátló A/B fokozatú, alacsony füst- és halogénmentes, termeszálló, rágcsálóálló, UV-álló stb.

9- Kábel alkalmazási jellemzők

9.1 A kábelvezető maximális hosszú távú névleges hőmérséklete normál működés közben 90°C.

9.2 Rövidzárlat alatt (legfeljebb 5 másodperc) a kábelvezető maximális megengedett hőmérséklete 250°C.

9.3 A kábel beépítési hőmérséklete nem lehet 0 ℃ alatt

9.4 Minimális hajlítási sugár a kábel felszereléséhez:

Nem kevesebb, mint a kábel külső átmérőjének 20-szorosa.

9.5 Ezt a kábelt széles körben használják villamos energiaellátó rendszerek projektjeiben. Az áramellátó rendszert a villamosüzemekkel összekötő alapelemként, használata végigkíséri az erőátvitel, a jelvezérlés, a biztonság biztosítás és a stabil rendszerműködés teljes folyamatát. Figyelembe veszi a nagy vezetőképességet, a hőállóságot, az interferencia-ellenes képességet és a környezeti alkalmazkodóképességet is a villamosok hatékony és biztonságos működésének biztosítása érdekében, megbízhatóbb "véredény" támogatást biztosítva a városi vasúti közlekedéshez.
