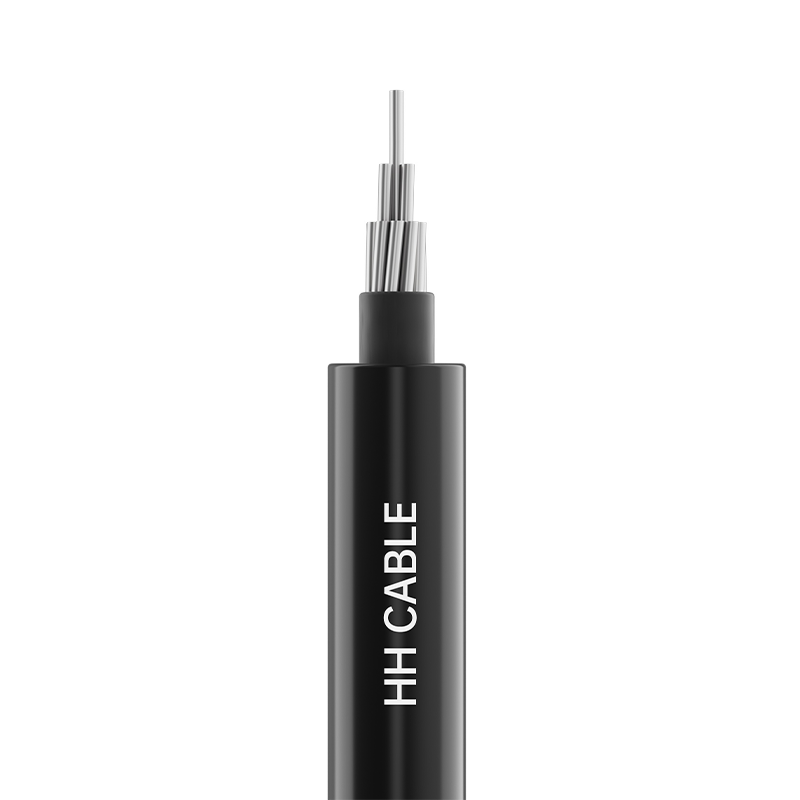

10 kV-os felső szigetelt kábel

Termék neve: 10kV-os felső szigetelt kábel

1-Megvalósítási szabványok

GB/T14049-2008

2 termékmodell

JKLY, JKLYJ, JKLYJ/Q, JKLYJ/B, JKLHY, JKLHYJ, JKYJ, JKTRYJ stb.

3- Feszültségszint

10kV

4-Termékspecifikációk

Magok száma

Specifikáció

Réz vezető

Alumínium vagy alumíniumötvözet vezető

1

10 mm 2 ～ 400 mm 2

10 mm 2 ～ 400 mm 2

3

25 mm 2 ～ 400 mm 2

25 mm 2 ～ 400 mm 2

3 K (A) vagy 3 K (B)

25 mm 2 ～ 400 mm 2

K 25 mm 2 ～ 120 mm 2

25 mm 2 ～ 400 mm 2

K 25 mm 2 ～ 120 mm 2

1. megjegyzés: K a teherhordó sodrott huzal. A mérnöki műszaki követelményeknek megfelelően a táblázatban megadott keresztmetszet kiválasztható a megfelelő vezeték-keresztmetszethez.

Ha a torony fesztávja nagyobb és további csapágykábelekre van szükség, az ilyen csapágykábeleket nem tartalmazza a kábelszerkezet

2. megjegyzés: Az (A) acél teherhordó sodrott huzalt, a (B) pedig az alumíniumötvözetből készült, sodrott huzalt jelöli.

5- Kábelszerkezet leírása

Kábel szerkezet

Anyagleírás

karmester

Kerek tömörített (réz vagy alumínium vagy alumíniumötvözet) vezető

karmester shield (if any)

Térhálós vagy nem térhálósított félvezető anyagok

Szigetelés

Nagy sűrűségű polietilén vagy térhálósított polietilén időjárásálló szigetelőanyag

Szigetelés shield (if any)

Térhálós, lehúzható félvezető anyag

6-Szigetelés azonosítása

Szigetelés coloring identification:

A szigetelés színe fekete vagy természetes. A háromeres kábelszigetelés fázissorrendjét bordák azonosítják, azaz az A fázisban egy, a B fázisban két, a C fázisban három bordás van, stb., vagy a vevő igényei szerint. A semleges mag a fentitől eltérő jelölési módszerrel van jelölve.

7-Speciális teljesítménykövetelmények

Időjárásállóság, UV-állóság stb.

8- Kábel alkalmazási jellemzők

8.1 A kábelvezető megengedett maximális hosszú távú névleges hőmérséklete normál működés közben:

Nagy sűrűségű polietilén: 75°C; térhálósított polietilén: 90°C.

8.2 A kábelvezető maximálisan megengedhető hőmérséklete rövidzárlat alatt (időtartam nem haladja meg az 5 másodpercet): nagy sűrűségű polietilén szigetelés: 150°C; térhálósított polietilén szigetelés: 250°C.

8.3 A kábel telepítésének hőmérséklete nem lehet -20 ℃ alatt

8.4 Minimális hajlítási sugár a kábel felszereléséhez:

Egyeres kábel: a kábel külső átmérőjének legalább 20-szorosa;

Többeres kábel: a kábel külső átmérőjének legalább 15-szöröse.

A 8,510 kV-os felső szigetelt kábeleket széles körben használják a városi és vidéki villamosenergia-hálózatok építésében és korszerűsítésében a hagyományos csupasz vezetékek helyettesítésére, az áramütés kockázatának csökkentésére, a biztonság javítására, a városszépítési igények kielégítésére, a csupasz vezetékek tájra gyakorolt ​​hatásának elkerülésére, és a „láthatatlan elektromos hálózat” hatásának elérésére.

8.5.1 A könnyű és vékony szigetelésű kábelek fej feletti felszerelésekor bizonyos távolságot kell tartani a fáktól. Amikor a kábelek üzemelnek, csak rövid ideig tartó érintkezés megengedett a kábelek és a fák között.

8.5.2 A természetes szigetelésű kábelek fej feletti szerelésekor bizonyos távolságot kell tartani a fáktól. Amikor a kábelek üzemelnek, megengedett a gyakori érintkezés a kábelek és a fák között.

8.5.3 A fennmaradó 10 kV-os légszigetelt kábeleket rögzített felsővezetékeken kell elhelyezni. A telepítés során bizonyos távolságot kell tartani a fáktól. Üzem közben megengedett a gyakori érintkezés a kábelek és a fák között. Ezenkívül lágy rézmagos felső szigetelésű kábeleket kell használni transzformátor levezetésként.
