1kV-os felső szigetelt kábel
Otthon / Termékek / Hálózati átviteli és transzformációs kábelek / 1kV-os felső szigetelt kábel
  • 1kV-os felső szigetelt kábel
  • 1kV-os felső szigetelt kábel
Wuxi Henghui Cable Co., Ltd.

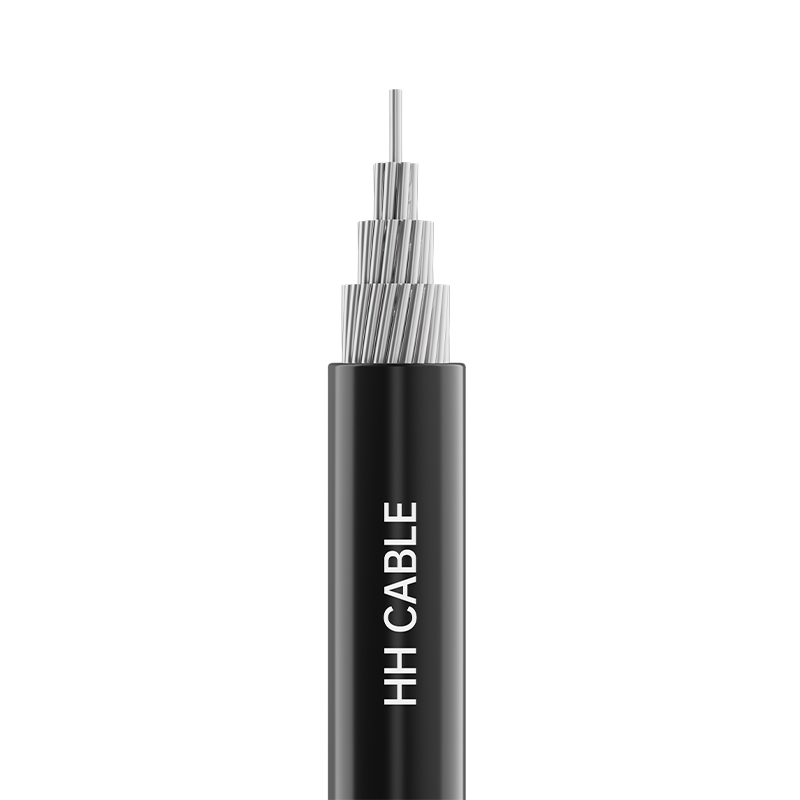

1kV-os felső szigetelt kábel

Lépjen kapcsolatba velünk
PREV：6-35 kV-os, térhálósított polietilén szigetelésű tápkábel KÖVETKEZŐ：1,8-3 kV és alatta PVC szigetelésű tápkábelek
  • Termék részletek
  • GYIK

Termék neve: 1kV-os felső szigetelt kábel

1-Megvalósítási szabványok

GB/T12527-2008

2 termékmodell

JKLV, JKLY, JKLYJ, JKLHY, JKLHYJ, JKYJ, JKTRYJ stb.

3- Feszültségszint

1kV

4-Termékspecifikációk

Magok száma

Specifikáció

Réz vezető

Alumínium vagy alumíniumötvözet vezető

1

10 mm 2 ～ 240 mm 2

10 mm 2 ～ 400 mm 2

2, 4

10 mm 2 ～ 120 mm 2

10 mm 2 ～ 120 mm 2

3 K a

——

10 mm 2 ～ 120 mm 2

Megjegyzés: A k segédmag egy semleges mag, teherbíró képességgel. A projekt követelményei alapján válassza ki a fő maggal párosítani kívánt keresztmetszetet. Az (A) acél teherhordó sodrott huzalt, a (B) pedig az alumíniumötvözetből készült sodrott huzalt jelöli.

5- Kábelszerkezet leírása

Kábel szerkezet

Anyagleírás

karmester

Kerek tömörített (réz vagy alumínium vagy alumíniumötvözet) vezető

Szigetelés

Polivinil-klorid vagy polietilén vagy térhálósított polietilén időjárásálló szigetelőanyag

6-Szigetelés azonosítása

Szigetelés coloring identification:

A szigetelés színe fekete. A két vagy több eres kábelek szigetelési fázissorrendjét bordák azonosítják, azaz az A fázisnak egy, a B fázisnak két gerince van, a C fázisnak három gerince van stb., vagy a vevő igényei szerint.

7-Speciális teljesítménykövetelmények

Időjárásállóság, UV-állóság stb.

8- Kábel alkalmazási jellemzők

9.1 A kábelvezető megengedett maximális hosszú távú névleges hőmérséklete normál működés közben:

Polivinil-klorid, polietilén: 70 ℃; térhálósított polietilén: 90 ℃.

9.3 A kábel telepítésének hőmérséklete nem lehet -20 ℃ alatt

9.4 Minimális hajlítási sugár a kábel felszereléséhez:

A 20 mm-nél kisebb külső átmérőjű kábelek minimális hajlítási sugara: legalább a kábel külső átmérőjének 4-szerese;

A 20 mm-nél nagyobb vagy azzal egyenlő külső átmérőjű kábelek minimális hajlítási sugara: legalább a kábel külső átmérőjének hatszorosa.

A 9,5 1kV-os légszigetelt kábeleket széles körben használják a városi és vidéki villamosenergia-hálózatok építésében, amelyek vezetékes vezetékként szolgálnak villamos energiának az erőművektől a különböző felhasználókhoz vagy az alállomásoktól az elosztódobozokhoz vagy felhasználói terminálokhoz történő továbbítására. Alacsony átviteli veszteségüknek köszönhetően hatékonyan csökkenthetik az energiapazarlást, és gyakran használják nagy távolságú erőátvitelre.

Kiemelt termékek
Átfogó kábelmegoldások
Hogyan válasszunk kábeltermékeket
Vezetékekhez és kábelekhez válassza a Henghui-t – több éves tapasztalattal.
Kérjen árajánlatot
Üzenet Visszajelzés
Rólunk

Wuxi Henghui Cable Co., Ltd.

Kutatásra szakosodott gyártó,

Vezetékek és kábelek fejlesztése, gyártása és értékesítése.

A cég elsősorban 110 kV-ig és az alatti teljesítménykábeleket gyárt, beleértve a nagy- és kisfeszültségűeket is térhálós kábelek, műanyag szigetelésű tápkábelek, vezérlőkábelek, szigetelt felsővezetékek, bányászat kábelek, számítógépkábelek, alumíniumötvözet kábelek, valamint egyéb speciális kábeltípusok.

Az évek során a Henghui Cable erős hírnevet szerzett ügyfelei körében. Elkötelezettek vagyunk megbízható termékeket, versenyképes árakat és átfogó szolgáltatásokat kínálunk, hogy megfeleljenek a mi igényeinknek felhasználókat. Őszintén üdvözöljük új és meglévő ügyfeleink együttműködését.

  • 0m2

    Gyári terület

  • 0+

    Műszaki személyzet

  • 0+

    Professzionális berendezések

Olvasson tovább
Wuxi Henghui Cable Co., Ltd.
WUXI HENGHUI CABLE CO., LTD.
Becsületi oklevél
  • Minőségirányítási rendszer tanúsítvány
  • Minőségirányítási rendszer tanúsítvány
  • Környezetirányítási rendszer tanúsítvány
  • Környezetirányítási rendszer tanúsítvány
  • Munkahelyi egészség- és biztonságirányítási rendszer tanúsítványa
  • Munkahelyi egészség- és biztonságirányítási rendszer tanúsítványa
Mi a Hírek
Iparági betekintések és frissítések
Összes hír megtekintése

A légi kötegelt kábel (ABC) előnyei

Antenna kötegelt kábel Az (ABC) kompakt kialakításának és fokozott biztonságának köszönhetően széles körben elterjedt a modern alacsony feszültségű felső elosztórendszerekben. A több vezeték szigeteléssel egyetlen kötegbe történő kombinálásával az ABC minimálisra csökkenti a fákkal, állatokkal vagy emberi beavatkozás által okozott elektromos hibákat. Az ABC-ben használt 1kV-os felső szigetelt kábel robusztus szigetelést biztosít, megbízható teljesítményt biztosítva még zord kültéri körülmények között is. Személyesen ajánlom a Henghui Cable antenna kötegelt kábelmegoldásait városi és vidéki elosztóhálózatokhoz egyaránt, tartósságuk és egyszerű telepítésük miatt.

Tervezési szempontok az 1kV-os felső szigetelt kábelhez

A tervezés 1kV-os felső szigetelt kábel az elektromos megbízhatóságra, a mechanikai szilárdságra és a környezeti ellenállásra összpontosít. A legfontosabb tervezési jellemzők a következők:

  • Térhálósított polietilén (XLPE) vagy PVC szigetelés, amely ellenáll az UV-sugárzásnak és a hőmérséklet-ingadozásoknak.
  • Rugalmas vezetőanyagok, például sodrott alumínium vagy réz, amelyek csökkentik a megereszkedést és a feszültséget hosszú fesztávon.
  • Időjárásálló burkolat, amely ellenáll a nedvességnek, a szennyeződésnek és a korrozív elemeknek.

A miénkért antenna kötegelt kábel (ABC) biztosítom, hogy minden vezető megfeleljen a szigorú mechanikai és hőtechnikai szabványoknak az optimális vezetőképesség és a hosszú távú teljesítmény fenntartása érdekében.

A kötegelt antennakábel (ABC) biztonsági előnyei

Az ABC egyik legjelentősebb előnye a fokozott biztonság mind a személyzet, mind a lakosság számára. A hagyományos csupasz vezetős légvezetékekkel ellentétben az ABC csökkenti az áramütés és a külső érintkezés által okozott rövidzárlat kockázatát. További előnyök:

  • A fákkal, madarakkal vagy egyéb akadályokkal való érintkezésből eredő kimaradási kockázatok minimalizálása.
  • Alacsonyabb karbantartási igény a hagyományos légvezetékekhez képest.
  • Megnövelt rendszermegbízhatóság kedvezőtlen időjárási viszonyok, például eső, szél vagy jég felhalmozódása esetén.

Hangsúlyozom az ABC használatát a sűrűn lakott területeken a fokozott biztonság és az üzemeltetési költségek csökkentése érdekében.

Bevált telepítési és karbantartási gyakorlatok

A megfelelő telepítés és karbantartás kulcsfontosságú az 1 kV-os felsővezetékes szigetelt kábel és az antennakötegelt kábel teljesítménye szempontjából. Az ajánlott gyakorlatok a következők:

  • A megfelelő vezetéktávolság és kötegfeszültség fenntartása a mechanikai igénybevétel elkerülése érdekében.
  • Megfelelő hardver és bilincsek használata az ABC szél és vibráció elleni biztosítására.
  • A szigetelés sérüléseinek, mechanikai kopásának vagy korróziós jeleinek időszakos ellenőrzése.
  • A szigetelés integritásának megőrzése érdekében minimalizálja az éles kanyarokat, és kerülje a túlhúzást a telepítés során.

A Henghui Cable-nél útmutatást adok annak biztosítására, hogy az antennaköteggel szerelt kábelek megfeleljenek a biztonsági szabványoknak és a hosszú élettartamnak.

A felsővezeték-típusok összehasonlító áttekintése

Az alábbi táblázat összehasonlítja az ABC-t a hagyományos 1kV-os felső szigetelt kábelekkel:

Kábel típusa Szigetelés Konfiguráció Biztonság Alkalmazások
Antenna kötegelt kábel (ABC) PVC/XLPE Mellékelt többvezetős Magas, szigetelt és kompakt Városi és vidéki rezsielosztás
1kV-os felső szigetelt kábel XLPE / PVC Egyetlen vezető Mérsékelt, környezeti kockázatnak kitett Hagyományos felsővezetékek

Környezeti és működési szempontok

Az antenna kötegelt kábelt (ABC) úgy tervezték, hogy hatékonyan működjön különféle környezeti feltételek mellett. Kompakt szerkezete csökkenti a vizuális szennyezést, és ellenáll a korróziónak, az UV sugárzásnak és a nedvességnek. Az 1kV-os felső szigetelt kábel ABC konfigurációban minimális energiaveszteséget és csökkentett karbantartási gyakoriságot biztosít. Javaslom az ABC-rendszerek telepítését a viharoknak vagy erős lombozatnak kitett területeken a hálózat megbízhatóságának javítása és az üzemeltetési költségek csökkentése érdekében.

Következtetés

Antenna kötegelt kábel (ABC) és 1kV-os felső szigetelt kábel megbízható, biztonságos és hatékony megoldást nyújt a modern felsővezetékes elosztó hálózatokhoz. Az ABC használatával nagyobb biztonságot, kevesebb karbantartást és jobb elektromos teljesítményt nyújt. A Henghui Cable-nél gondoskodom arról, hogy minden antennával mellékelt kábel megfeleljen a szigorú minőségi szabványoknak a biztonságos és hosszú élettartamú energiainfrastruktúra támogatása érdekében.
