1,8-3 kV és alatta PVC szigetelésű tápkábelek

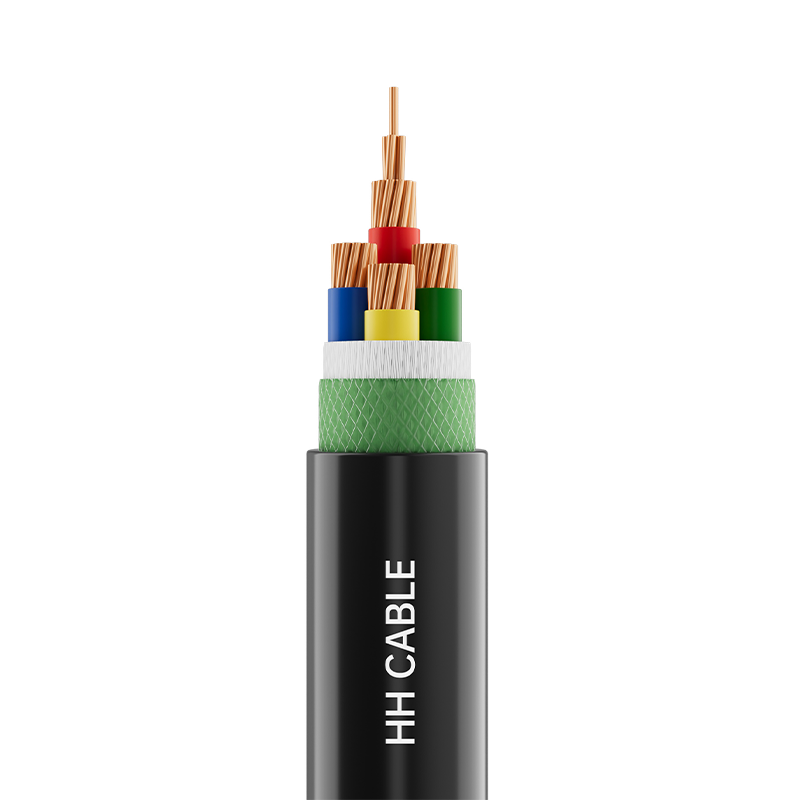

Terméknév: 1,8/3kV és az alatti PVC szigetelésű tápkábelek

1-Megvalósítási szabványok

GB/T2706.1-2020

2 termékmodell

VV, VLV, VLHV, VV22, VLH22, VV32, VY23, VV62, VV72 stb.

3- Feszültségszint

1,8/3kV, 0,6/1kV

4-Termékspecifikációk

Magok száma

Specifikáció

Réz vezető

Alumínium vagy alumíniumötvözet vezető

1-5

1,5 mm 2 ～ 630 mm 2

1,5 mm 2 ～ 630 mm 2

3 1, 3 2, 4 1

2,5 mm 2 ～ 630 mm 2

6 mm 2 ～ 630 mm 2

5- Kábelszerkezet leírása

Kábel szerkezet

Anyagleírás

karmester

Kerek tömörített vagy nem tömörített (réz vagy alumínium vagy alumíniumötvözet) vezetők, rézvezetők - 1. osztály, 2. osztály, 5. osztály; alumínium vezetékek - 1. osztály, 2. osztály

Tűzálló réteg (ha van)

Csillám szalag

Szigetelés

PVC szigetelőanyag

Töltés (ha van)

Nem higroszkópos, hálós polipropilén töltőkötél

Kábelcsomagoló szalag (ha van)

Nem szőtt vagy polipropilén szalag

Fém árnyékolás (ha van)

Rézszalagos tekercselés vagy rézhuzal-tekercselés

Belső burkolat (ha van)

Polipropilén dombornyomott szalag vagy (polivinil-klorid vagy polietilén) köpenyanyag

szigetelő hüvely (ha van)

PVC vagy polietilén köpeny anyaga

Páncél (ha van)

Rozsdamentes acélszalag vagy alumíniumszalag vagy alumíniumötvözet szalag vagy horganyzott acélszalag vagy rozsdamentes acélhuzal vagy alumíniumhuzal vagy alumíniumötvözet huzal vagy horganyzott acélhuzal

Külső burkolat

PVC vagy polietilén köpeny anyaga

6 vezetékes mag azonosítása

6.1 Szigetelés színének azonosítása:

1 eres kábel: sárga vagy zöld vagy piros vagy kék vagy sárga-zöld kettős színű vagy az ügyfél igénye szerint.

2 eres kábel: piros, kék; 3 eres kábel: sárga, zöld, piros;

4 eres kábel: sárga, zöld, piros, kék;

5-eres kábel: sárga, zöld, piros, kék, sárga-zöld kettős színű vagy fekete, vagy az ügyfél igényei szerint;

3 1 eres kábel: sárga, zöld, piros, kék;

3 2 eres kábel: sárga, zöld, piros, kék, sárga-zöld kettős színű vagy fekete, vagy az ügyfél igényei szerint;

4 1 eres kábel: sárga, zöld, piros, kék, sárga-zöld kétszínű vagy fekete, vagy az ügyfél igényei szerint.

1. megjegyzés: A sárga, zöld és piros a fő vonalmag, a kék pedig a semleges vonalmag.

6.2 Többeres kábelszigetelés digitális azonosítás:

2 eres kábel: 0, 1; 3 eres kábel: 1, 2, 3; 4 eres kábel: 0, 1, 2, 3;

4 eres kábel: 0, 1, 2, 3, 4;

2. megjegyzés: A számoknak fehérnek kell lenniük, vagy az ügyfél igényei szerint kell lenniük, ahol az 1, 2, 3 a fő magokat, a 0 a nullamagot jelenti, és az 5 eres kábeleknél a 4-es szám a speciális célú vezetékekre (beleértve a földelő vezetékeket is) vonatkozik.

7-hüvely színe

Fekete vagy az ügyfél igénye szerint

8-Speciális teljesítménykövetelmények

Lángálló A/B/C minőségű, tűzálló, termeszálló, rágcsálóálló, UV-álló, olajálló stb.

9- Kábel alkalmazási jellemzők

9.1 A kábelvezető maximális hosszú távú névleges hőmérséklete normál működés közben 70°C.

9.2 Rövidzárlat alatt (legfeljebb 5 másodperc) a kábelvezető maximális megengedett hőmérséklete 160°C.

9.3 A kábel beépítési hőmérséklete nem lehet 0 ℃ alatt

9.4 Minimális hajlítási sugár kábelszereléshez

9.4.1 Egyeres páncélozatlan kábel:

A minimális kábelhajlítási sugár a telepítés során nem lehet kisebb, mint a kábel külső átmérőjének 20-szorosa.

A minimális kábelhajlítási sugár a telepítés után nem lehet kisebb, mint a kábel külső átmérőjének 15-szöröse.

9.4.2 Egyeres páncélozott kábel:

A kábel minimális hajlítási sugara a telepítés során: legalább a kábel külső átmérőjének 15-szöröse;

A kábel minimális hajlítási sugara beszerelés után: legalább a kábel külső átmérőjének 12-szerese.

9.4.3 Többeres páncélozatlan kábelek:

A kábel minimális hajlítási sugara a telepítés során: legalább a kábel külső átmérőjének 15-szöröse;

A kábel minimális hajlítási sugara beszerelés után: legalább a kábel külső átmérőjének 12-szerese.

9.4.4 Többeres páncélozott kábelek:

A kábel minimális hajlítási sugara a telepítés során: legalább a kábel külső átmérőjének 12-szerese;

A kábel minimális hajlítási sugara beszerelés után: legalább a kábel külső átmérőjének 10-szerese.

A 9,5-ös kábelt széles körben használják 0,6/1kV-os és 1,8/3kV-os áramelosztó rendszerekben. A kábel alkalmas beltéri és kültéri fix telepítésre, közvetlen temetésre, csővezetékekre, kábeltálcákra, csatornákra és kábelárkokra. A fémszalagos páncélkábel ellenáll a mechanikai erőknek, de nem jelentős feszültségnek. A fémhuzal páncélozott kábel ellenáll a mechanikai erőknek és a jelentős feszültségnek. A páncélozatlan kábel nem bírja a feszültséget vagy a nyomást.
