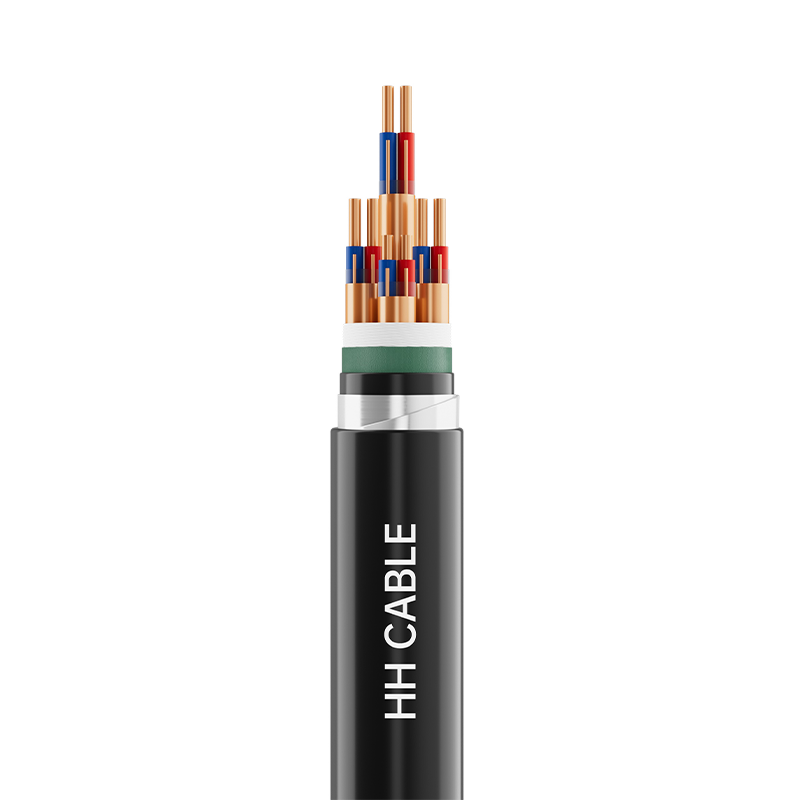

300-500 V-os számítógép- és műszerkábelek

Terméknév: 300-500 V-os számítógép- és műszerkábelek

1-Megvalósítási szabványok

TICW 6-2009, BS5308

2 termékmodell

DJYVV, DJYJP2V-22, DJYVP, DJYJPVP, DJVP3VP3, DJYJVP2-22, DJYJYP5-23 stb.

3- Feszültségszint

300/500V

4-Termékspecifikációk

rács

Modell

Vezető névleges keresztmetszete mm2

Kábelezési alkatrész felépítése

Lane Group

Háromsoros csoport

Négy vezetékes csoport

Polietilén szigetelés, polivinil-klorid szigetelés, térhálós polietilén szigetelés, halogénmentes, füstmentes poliolefin szigetelés

0,5, 0,75, 1,0, 1,5, 2,5

1～50

1～24

1～10

Szilikon gumi szigetelés

0,5, 0,75, 1,0, 1,5, 2,5

1～50

1～24

1～10

Fluoroplast szigetelés

0,5, 0,75, 1,0

1～19

1～10

—

1,5, 2,5

1～10

1～10

—

5- Kábelszerkezet leírása

Kábel szerkezet

Anyagleírás

karmester

1. osztályú tömör réz vezető vagy 2. osztályú körsodrú rézvezető vagy 5. osztályú lágyréz vezető

Tűzálló réteg (ha van)

Csillám szalag

Szigetelés

Polivinil-klorid vagy polietilén vagy térhálósított polietilén vagy halogénmentes, alacsony füsttartalmú poliolefin

Sodrott érpár, csoportos vagy csillagcsavar szalag (ha van)

Poliészter szalag vagy nem szőtt anyag

Egyedi árnyékolás (ha van)

Rézhuzal zsinór vagy (réz szalag vagy réz műanyag szalag vagy alumínium műanyag szalag) burkolat vagy alumínium műanyag szalag borítás és rézhuzal fonat kompozit árnyékolás

Töltés

Nem higroszkópos, hálós polipropilén töltőkötél

Kábelcsomagoló szalag

Nem szőtt anyag vagy poliészter szalag

Teljes árnyékolás (ha van)

Rézhuzal zsinór vagy (réz szalag vagy réz műanyag szalag vagy alumínium műanyag szalag) burkolóanyag vagy alumínium műanyag szalag borítás és rézhuzalfonat kompozit árnyékolás

Belső köpeny vagy szigetelő hüvely (ha van)

Polivinil-klorid (PVC), polietilén (PE) vagy halogénmentes, alacsony füsttartalmú poliolefin burkolat

Páncél (ha van)

Horganyzott acélszalag vagy horganyzott acélhuzal

Külső burkolat

Polivinil-klorid vagy polietilén vagy halogénmentes, alacsony füsttartalmú poliolefin

6 vezetékes mag azonosítása

A kábelelemeket a szigetelés színezése alapján azonosítják, és a páron (csoporton) belüli szálak megkülönböztetésére különböző színeket használnak. Különböző színspektrumok, színsávok vagy számok használhatók a vezetékcsoportok megkülönböztetésére és azonosítására, vagy az ügyfél igényei szerint.

7-hüvely színe

Fekete vagy az ügyfél igénye szerint

8-Speciális teljesítménykövetelmények

Égésgátló A/B/C fokozatú, tűzálló, alacsony füst- és halogénmentes, termeszálló, rágcsálóálló, UV-álló, ásványolaj-álló stb.

9- Kábel alkalmazási jellemzők

9.1 A kábelvezető megengedett maximális hosszú távú névleges hőmérséklete normál működés közben:

PVC szigetelés, polietilén szigetelés, füstmentes halogénmentes poliolefin szigetelés: 70°C; térhálósított polietilén szigetelés: 90°C.

9.2 A kábel beépítési hőmérséklete nem lehet 0 ℃ alatt

9.3 Minimális hajlítási sugár a kábel felszereléséhez:

Nem páncélozott kábelek vagy rézhuzal fonott, árnyékolt hajlékony kábelek esetén: a hajlítási sugár nem lehet kisebb, mint a kábel külső átmérőjének hatszorosa;

Kábelek rézszalaggal vagy réz-műanyag szalagvédővel vagy alumínium-műanyag szalagvédővel vagy acélszalag-páncélzattal vagy acélhuzalpáncélzattal:

A hajlítási sugár nem lehet kisebb, mint a kábel külső átmérőjének 12-szerese.

9.4 Ezt a kábelt széles körben használják ipari automatizálási műszer- és vezérlőrendszerekben (ICS), elosztott vezérlőrendszerekben (DCS) és 300/500 V névleges feszültségű programozható logikai vezérlőkben (PLC). Az elektronikus számítógépek, ipari automatizálási műszerek, érzékelők és működtetők közötti összekötő vonalként lehetővé teszi az analóg és digitális jelrendszerek, például érzékelés, vezérlés, riasztás és reteszelés automatikus vezérlését, valamint analóg és digitális jelek továbbítását, például érzékelést, vezérlést, reteszelést és riasztást a gyártóberendezések folyamatváltozóihoz. Kiválóan ellenáll a mágneses tér interferenciájának, az elektrosztatikus interferenciának, és ellenáll a rovarok és madarak okozta károknak. Beépíthető beltéren , kültéren , közvetlenül temetve , vagy kábelcsatornákba és árkokba.
