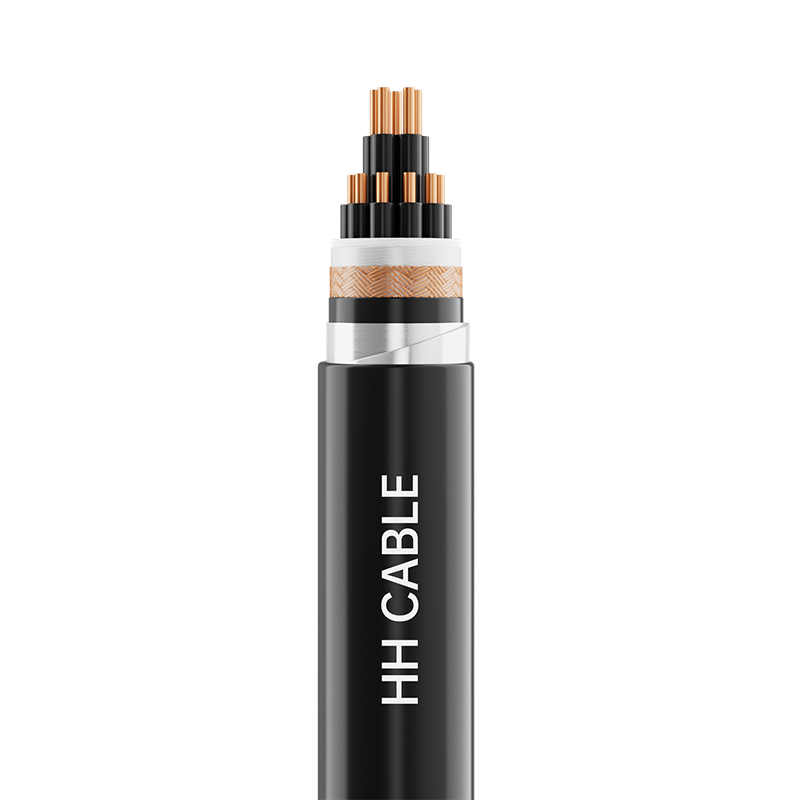

450-750 V-os, térhálósított polietilén szigetelésű vezérlőkábel

Terméknév: 450-750V térhálósított polietilén szigetelésű vezérlőkábel

1-Megvalósítási szabványok

GB/T9330-2020

2 termékmodell

KYJV, KYJVP, KYJVP2, KYJVP3, KYJVP4, KYJV22, KYJV32, KYJVP2-22, KYJVR stb.

3- Feszültségszint

450/750V

4-Termékspecifikációk

rács

Modell

Vezető névleges keresztmetszete mm2

0.5

0.75

1.0

1.5

2.5

4

6

10

Magok száma

KYJV , KYJVP és más sorozatok

—

2～61

2～19

2-10

KYJV P2, KYJVP3, KYJVP4 és más sorozatok

—

4～61

4～19

4-10

KYJV22, KYJVP2-22, KYJYP2-23 és más sorozatok

—

7～61

4～61

4～19

4-10

KYJV32 , KYJY33 és más sorozatok

—

19～61

7～61

4～19

4-10

KYJVR, KYJYR és más sorozatok

2～61

—

—

—

KYJVRP, KYJYRP és más sorozatok

2～61

2～48

—

—

—

Megjegyzés: 1. Az égésgátló kábelek, a halogénmentes, füstmentes égésgátló kábelek, a tűzálló kábelek és ezek kombinált kábelei megegyeznek a fent említett megfelelő modellek specifikációival.

2. Az ajánlott magszám-sorozatok a következők: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 és 61 mag.

5- Kábelszerkezet leírása

Kábel szerkezet

Anyagleírás

karmester

1. osztályú tömör réz vezető vagy 2. osztályú körsodrú rézvezető vagy 5. osztályú lágyréz vezető

Tűzálló réteg (ha van)

Csillám szalag

Szigetelés

Térhálósított polietilén szigetelőanyag

Kitöltés

Nem higroszkópos, hálós polipropilén töltőkötél

Kábelcsomagoló szalag

Nem szőtt anyag vagy poliészter szalag

Fém árnyékolás

Rézhuzalfonás vagy (réz szalag vagy réz műanyag szalag vagy alumínium műanyag szalag) tekercselés

Bélés (ha van)

Polipropilén dombornyomású szalag vagy (polivinil-klorid vagy polietilén vagy halogénmentes, füstmentes égésgátló) köpenyanyag

szigetelő hüvely (ha van)

PVC vagy polietilén vagy halogénmentes, füstmentes égésgátló köpenyanyag

Páncél (ha van)

Horganyzott acélszalag vagy horganyzott acélhuzal

Külső burkolat

PVC vagy polietilén vagy halogénmentes, füstmentes égésgátló köpenyanyag

6 vezetékes mag azonosítása

6.1 Szigetelés színének azonosítása:

6.1.1 Ha a szigetelt huzalmagok azonosítására színes szigetelést használnak, minden szigetelt vezetékmag csak egy színt használhat, kivéve a zöld/sárga színkombinációt.

6.1.2 Egyetlen többeres kábel szigetelési magszíne sem lehet zöld és sárga, amelyek nem kombinált színek.

6.1.2 Zöld/sárga szigetelésű huzalmagok esetében az egyik szín a szigetelt huzalmag felületének legalább 30%-át, de legfeljebb 70%-át fedje le, a másik szín pedig fedje le a többit, és végig egyenletes legyen.

6.1.4 Az ötmagos vagy kevesebb eres kábelek szigetelési színezésének előnyben részesített színspektruma a következő:

2 mag: nincs preferált színspektrum; 3 mag: zöld/sárga, kék, barna vagy kék, fekete, barna;

4 mag: zöld/sárga, kék, fekete, barna vagy kék, fekete, barna, szürke vagy narancssárga;

5 magos: zöld/sárga, kék, fekete, barna, szürke vagy narancssárga, vagy kék, fekete, barna, szürke, narancs vagy más színben.

6.1.5 Ha a kromatográfiára különleges követelmények vonatkoznak, a kínálati és keresleti felek az ügyfelek igényei szerint tárgyalhatnak és határozhatnak meg.

6.2 Szigetelés digitális azonosítása:

6.2.1 A hét vagy több eres kábeleket számokkal kell azonosítani. A szigetelésnek azonos színűnek kell lennie, és számszerűen kell elhelyezni a belső rétegtől a külső rétegig természetes sorrendben az 1. számú szigetelt magtól kezdve (fekete szigetelés javasolt fehér felirattal), kivéve a zöld/sárga szigetelt magot (ha van).

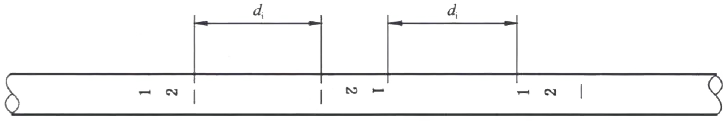

6.2.2 Ha a jel egyetlen számból áll, a szám alá vízszintes vonalat kell beilleszteni. Ha a jel két számból áll, azokat függőlegesen kell elhelyezni, és az utóbbi szám alá vízszintes vonalat kell beilleszteni. A két szomszédos számcsoport közötti di intervallum nem lehet nagyobb 50 mm-nél. A digitális azonosító jelek elrendezése az alábbi ábrán látható:

7-hüvely színe

Fekete vagy az ügyfél igénye szerint

8-Speciális teljesítménykövetelmények

Égésgátló A/B/C minőségű, füst- és halogénmentes, termeszálló, rágcsálóálló, UV-álló, alacsony hőmérsékleten ellenálló, ásványolaj-álló stb.

9- Kábel alkalmazási jellemzők

9.1 A kábelvezető maximális hosszú távú névleges hőmérséklete normál működés közben 90°C.

9.2 A kábelvezető maximális megengedett hőmérséklete rövidzárlat alatt (5 másodpercnél nem hosszabb ideig) 250 ℃.

9.3 A kábel beépítési hőmérséklete nem lehet 0 ℃ alatt

9.4 Minimális hajlítási sugár a kábel felszereléséhez:

9.4.1 Puha szerkezetű kábel:

A hajlítási sugár nem lehet kisebb, mint a kábel külső átmérőjének hatszorosa.

9.4.2 Páncélozatlan kábelek:

A hajlítási sugár nem lehet kisebb, mint a kábel külső átmérőjének 8-szorosa.

9.4.3 Páncélozott és fém árnyékolt kábelek:

A hajlítási sugár nem lehet kisebb, mint a kábel külső átmérőjének 12-szerese.

9.5 Ezt a kábelt széles körben használják 450/750 V és az alatti névleges feszültségű vezérlő-, jelátviteli, felügyeleti és védelmi áramköri rendszerekben az elektromos rendszerek biztonságos, stabil és hatékony működésének biztosítása érdekében. Fixen telepíthető és használható beltéren, kültéren, közvetlenül kábelcsövekbe és kábelárokba temetve
