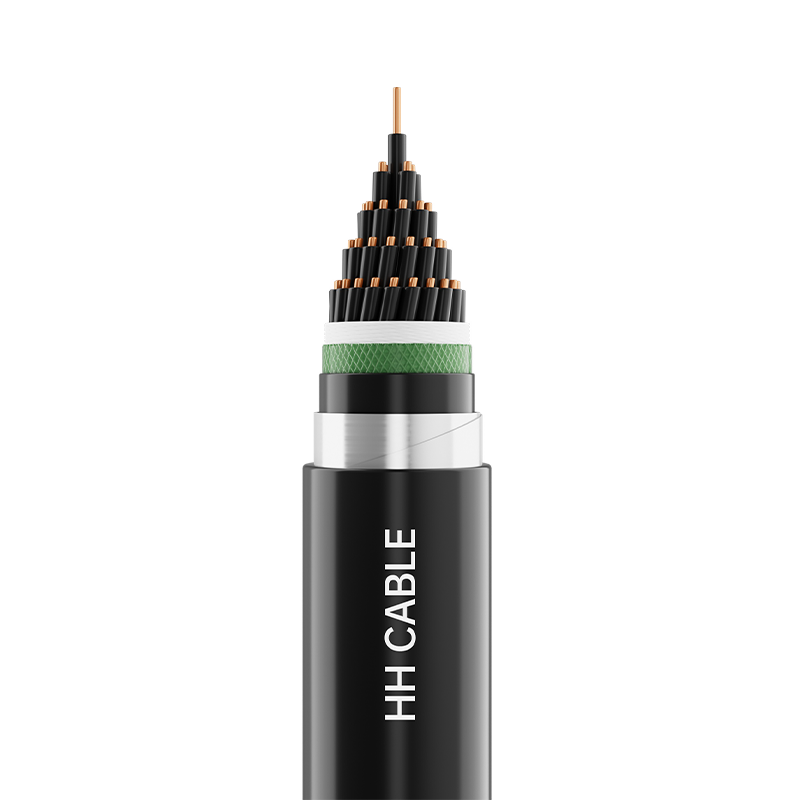

Terméknév: 450/750V PVC szigetelésű vezérlőkábel

1-Megvalósítási szabványok

GB/T9330-2020

2 termékmodell

KVV, KVVP, KVVP2, KVVP3, KVVP4, KVV22, KVV32, KVVP2-22, KVVR, KVVRP stb.

3- Feszültségszint

450/750V

4-Termékspecifikációk

rács

Modell a

Vezető névleges keresztmetszete mm2

0.5

0.75

1.0

1.5

2.5

Magok száma

KVV , KVVP és egyéb sorozatok

—

2～61

2～19

2-10

KVVP2, KVVP3, KVVP4 és más sorozatok

—

4～61

4～19

4-10

KVV22 , KVVP2-22 és egyéb sorozatok

—

7～61

4～61

4～19

4-10

K VV 32 és egyéb sorozatok

—

19～61

7～61

4～19

4-10

KVVR és más sorozatok

2～61

—

KVVRP és más sorozatok

2～61

2～48

—

Megjegyzés: 1. Az égésgátló kábelek, tűzálló kábelek és kombinált kábeleik specifikációs tartománya megegyezik a fent említett megfelelő modellek specifikációival.

2. Az ajánlott magszám-sorozatok a következők: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 és 61 mag.

5- Kábelszerkezet leírása

Kábel szerkezet

Anyagleírás

karmester

1. osztályú tömör réz vezető vagy 2. osztályú körsodrú rézvezető vagy 5. osztályú lágyréz vezető

Tűzálló réteg (ha van)

Csillám szalag

Szigetelés

PVC szigetelőanyag

Kitöltés

Nem higroszkópos polipropilén hálós töltőkötél

Kábelcsomagoló szalag

Nem szőtt anyag vagy poliészter szalag

Fém árnyékolás

Rézhuzalfonás vagy (réz szalag vagy réz műanyag szalag vagy alumínium műanyag szalag) tekercselés

Belső burkolat (ha van)

Polipropilén dombornyomott szalag vagy (polivinil-klorid vagy polietilén) köpenyanyag

szigetelő hüvely (ha van)

PVC vagy polietilén köpeny anyaga

Páncél (ha van)

Horganyzott acélszalag vagy horganyzott acélhuzal

Külső burkolat

PVC vagy polietilén köpeny anyaga

6 vezetékes mag azonosítása

6.1 Szigetelés színének azonosítása:

6.1.1 Ha a szigetelt huzalmagok azonosítására színes szigetelést használnak, minden szigetelt vezetékmag csak egy színt használhat, kivéve a zöld/sárga színkombinációt.

6.1.2 Egyetlen többeres kábel szigetelési magszíne sem lehet zöld és sárga, amelyek nem kombinált színek.

6.1.2 Zöld/sárga szigetelésű huzalmagok esetében az egyik szín a szigetelt huzalmag felületének legalább 30%-át, de legfeljebb 70%-át fedje le, a másik szín pedig fedje le a többit, és végig egyenletes legyen.

6.1.4 Az ötmagos vagy kevesebb eres kábelek szigetelési színezésének előnyben részesített színspektruma a következő:

2 mag: nincs preferált színspektrum; 3 mag: zöld/sárga, kék, barna vagy kék, fekete, barna;

4 mag: zöld/sárga, kék, fekete, barna vagy kék, fekete, barna, szürke vagy narancssárga;

5 magos: zöld/sárga, kék, fekete, barna, szürke vagy narancssárga, vagy kék, fekete, barna, szürke, narancs vagy más színben.

6.1.5 Ha a kromatográfiára különleges követelmények vonatkoznak, a kínálati és keresleti felek az ügyfelek igényei szerint tárgyalhatnak és határozhatnak meg.

6.2 Szigetelés digitális azonosítása:

6.2.1 A hét vagy több eres kábeleket számokkal kell azonosítani. A szigetelésnek azonos színűnek kell lennie, és számszerűen kell elhelyezni a belső rétegtől a külső rétegig természetes sorrendben az 1. számú szigetelt magtól kezdve (fekete szigetelés javasolt fehér felirattal), kivéve a zöld/sárga szigetelt magot (ha van).

6.2.2 Ha a jel egyetlen számból áll, a szám alá vízszintes vonalat kell beilleszteni. Ha a jel két számból áll, azokat függőlegesen kell elhelyezni, és az utóbbi szám alá vízszintes vonalat kell beilleszteni. A két szomszédos számcsoport közötti di intervallum nem lehet nagyobb 50 mm-nél. A digitális azonosító jelek elrendezése az alábbi ábrán látható:

7-hüvely színe

Fekete vagy az ügyfél igénye szerint

8-Speciális teljesítménykövetelmények

Lángálló A/B/C minőségű, tűzálló, termeszálló, rágcsálóálló, UV-álló, alacsony hőmérsékleten ellenálló, ásványolajálló stb.

9- Kábel alkalmazási jellemzők

9.1 A kábelvezető maximális hosszú távú névleges hőmérséklete normál működés közben 70°C.

9.2 A kábelvezető maximális megengedett hőmérséklete rövidzárlat alatt (5 másodpercnél nem hosszabb ideig) 160 ℃.

9.3 A kábel beépítési hőmérséklete nem lehet 0 ℃ alatt

9.4 Minimális hajlítási sugár a kábel felszereléséhez:

9.4.1 Puha szerkezetű kábel:

A hajlítási sugár nem lehet kisebb, mint a kábel külső átmérőjének hatszorosa.

9.4.2 Páncélozatlan kábelek:

A hajlítási sugár nem lehet kisebb, mint a kábel külső átmérőjének hatszorosa.

9.4.3 Páncélozott és fém árnyékolt kábelek:

A hajlítási sugár nem lehet kisebb, mint a kábel külső átmérőjének 12-szerese.

9.5 Ezt a kábelt széles körben használják 450/750 V és az alatti névleges feszültségű vezérlő-, jelátviteli, felügyeleti és védelmi áramköri rendszerekben az elektromos rendszerek biztonságos, stabil és hatékony működésének biztosítása érdekében. Fixen telepíthető és használható beltéren , kültéren , vagy közvetlenül kábelcsövekbe és kábelárokba temetve.
