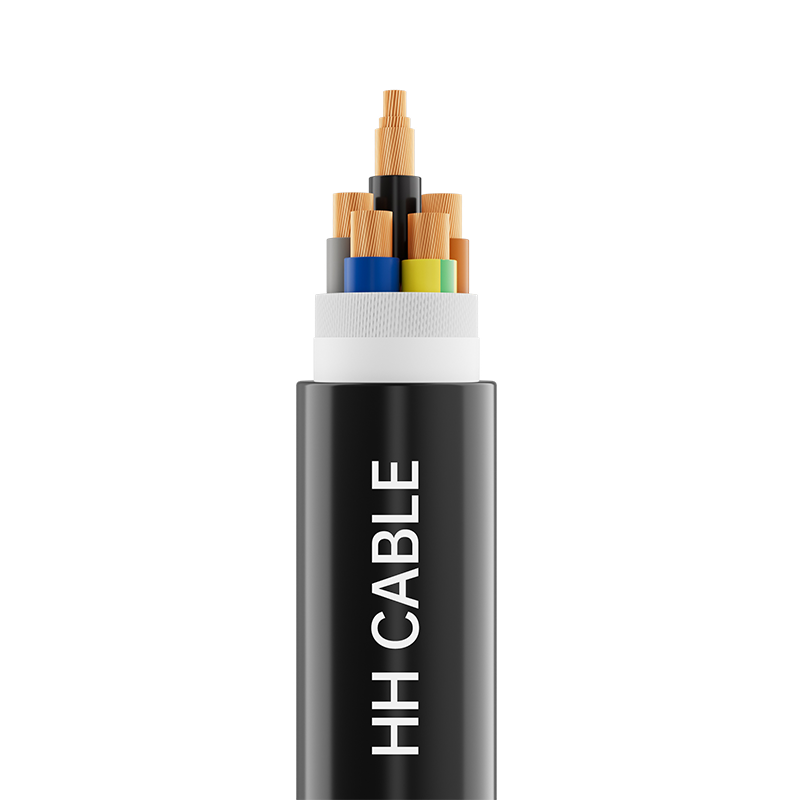

Környezetbarát vezetékek és kábelek 450-750 V és az alatti fix vezetékekhez

Terméknév: Környezetbarát vezetékek és kábelek 450-750 V és az alatti fix vezetékekhez

1-Megvalósítási szabványok

Q/320282DJD006-2021

2 termékmodellll

WDZ-BYJ, WDZ-BYJR, WDZ-RYJ, WDZ-RYJSP, WDZ-RYS, WDZ-RYJS stb.

3- Feszültségszint

450/750V, 300/500V, 300/300V

4-specifikációs kategória

Feszültségszint

model

Specifikáció

450/750V

WDZ-BYJ, WDZ-BY stb.

1,5 mm 2 ～ 400 mm 2

WDZ-BYJR, WDZ-BYR stb.

1,5 mm 2 ～ 240 mm 2

WDZ-RYJ, WDZ-RY stb.

1,5 mm 2 ～ 240 mm 2

300/500V

WDZ-BYJ, WDZ-BY stb.

0,5 mm 2 ～ 1,0 mm 2

WDZ-RY, WDZ-RY stb.

0,5 mm 2 ～ 1,0 mm 2

300/500V

WDZ-BYJYJ, WDZ-BYJY stb.

0,75 mm2～10 mm2

Feszültségszint

model

Magok száma

Specifikáció

300/500V

WDZ-RYJYJB, WDZ-RYYB stb.

2

0,75 mm 2 ～ 1,0 mm 2

300/500V

WDZ-RYJYJ, WDZ-RYJY stb.

2-5

0,75 mm 2 ～ 2,5 mm 2

300/300V

WDZ-RYJSP, WDZ-RYSP stb.

2

0,5 mm 2 ～ 6 mm 2

300/300V

WDZ-RYJS, WDZ-RYS stb.

2

0,5 mm 2 ～ 6 mm 2

5- Kábelszerkezet leírása

Kábel szerkezet

Anyagleírás

karmester

1. osztályú tömör réz vezető vagy 2. osztályú körsodrú rézvezető vagy 5. osztályú lágyréz vezető

Tűzálló réteg (ha van)

Csillám szalag

Szigetelés

Térhálós polietilén vagy poliolefin vagy térhálós poliolefin szigetelőanyag

Töltés (ha van)

Nem higroszkópos polipropilén hálós töltőkötél

Kábelcsomagoló szalag (ha van)

Alacsony füstmentes halogén szalag vagy üvegszálas szalag vagy poliészter szalag

Fém árnyékolás (ha van)

Réz drótfonat

Külső burkolat (ha van)

Poliolefin vagy térhálósított poliolefin köpenyanyag

6 vezetékes mag azonosítása

6.1 Szigetelés színének azonosítása:

6.1.1 Ha a szigetelt huzalmagok azonosítására színes szigetelést használnak, minden szigetelt vezetékmag csak egy színt használhat, kivéve a zöld/sárga színkombinációt.

6.1.2 Egyetlen többeres kábel szigetelési magszíne sem lehet zöld és sárga, amelyek nem kombinált színek.

6.1.2 Zöld/sárga szigetelésű huzalmagok esetében az egyik szín a szigetelt huzalmag felületének legalább 30%-át, de legfeljebb 70%-át fedje le, a másik szín pedig fedje le a többit, és végig egyenletes legyen.

6.1.4 Az Az ötmagos vagy kevesebb eres kábelek szigetelési színezésének előnyben részesített színspektruma a következő:

1 mag és 2 mag: nincs előnyben a színspektrum;

3 mag: zöld/sárga, kék, barna vagy barna, fekete, szürke;

4 mag: zöld/sárga, barna, fekete, szürke vagy kék, barna, fekete, szürke;

5 magos: zöld/sárga, kék, barna, fekete, szürke vagy kék, barna, fekete, szürke, fekete.

6.1.5 Ha a kromatográfiára különleges követelmények vonatkoznak, a kínálati és keresleti felek az ügyfelek igényei szerint tárgyalhatnak és határozhatnak meg.

6.2 Szigetelés digitális azonosítása:

6.2.1 A kettőnél több eres kábelek szigetelési magjai számokkal is azonosíthatók. A szigetelés legyen azonos színű és természetes sorrendben legyen elrendezve a belső rétegtől a külső rétegig az 1. számú szigetelőmagtól kezdve (a fekete szigetelésre javasolt fehér számokat nyomtatni), kivéve a zöld/sárga szigetelőmagot (ha van).

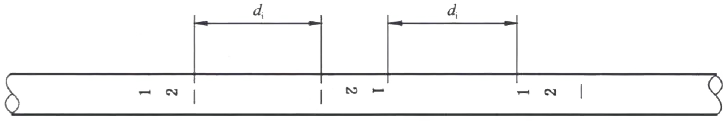

6.2.2 Ha a jel egyetlen számból áll, a szám alá vízszintes vonalat kell beilleszteni. Ha a jel két számból áll, azokat függőlegesen kell elhelyezni, és az utóbbi szám alá vízszintes vonalat kell beilleszteni. A két szomszédos számcsoport közötti di intervallum nem lehet nagyobb 50 mm-nél. A digitális azonosító jelek elrendezése az alábbi ábrán látható:

7-hüvely színe

Fekete vagy az ügyfél igénye szerint

8-Speciális teljesítménykövetelmények

Lángálló A/B/C minőségű, tűzálló, termeszálló, rágcsálóálló, UV-álló, alacsony hőmérsékleten ellenálló, ásványolajálló stb.

9- Kábel alkalmazási jellemzők

9.1 A kábelvezető maximális hosszú távú névleges hőmérséklete normál működés közben: poliolefin szigetelés: 70°C; térhálós polietilén szigetelés vagy térhálós poliolefin szigetelés: 90°C .

9.2 A kábelvezető maximálisan megengedhető hőmérséklete rövidzárlat alatt (legfeljebb 5 másodpercig): poliolefin: 160°C; térhálós polietilén szigetelés vagy térhálós poliolefin szigetelés: 250°C.

9.3 A kábel beépítési hőmérséklete nem lehet 0 ℃ alatt

9.4 Minimális hajlítási sugár a kábel felszereléséhez:

A 25 mm-nél kisebb külső átmérőjű kábelek minimális hajlítási sugara: legalább a kábel külső átmérőjének négyszerese;

A 25 mm-nél nagyobb vagy azzal egyenlő külső átmérőjű kábelek minimális hajlítási sugara: legalább a kábel külső átmérőjének hatszorosa.

9.5 Ez a sorozat környezetbarát vezetékeket és kábeleket ír elő maximum 450/750V feszültségű huzalozáshoz. Széles körben használják magas biztonsági és környezetvédelmi követelményeket támasztó területeken, például vasúti tranzitban, repülőtereken, sokemeletes épületekben, bevásárlóközpontokban és kórházakban, elektromos világításhoz és belső vezetékekhez, elektromos készülékekhez, elektromos berendezésekhez, műszerekhez és mérőeszközökhöz, vezérlőberendezésekhez, elektronikus berendezésekhez és automata berendezésekhez. A telepítési módok közé tartozik a rögzített vezetékezés, a beltéri vagy kültéri telepítés, vagy a vezetékekbe vagy hasonló zárt rendszerekbe történő beágyazás.
